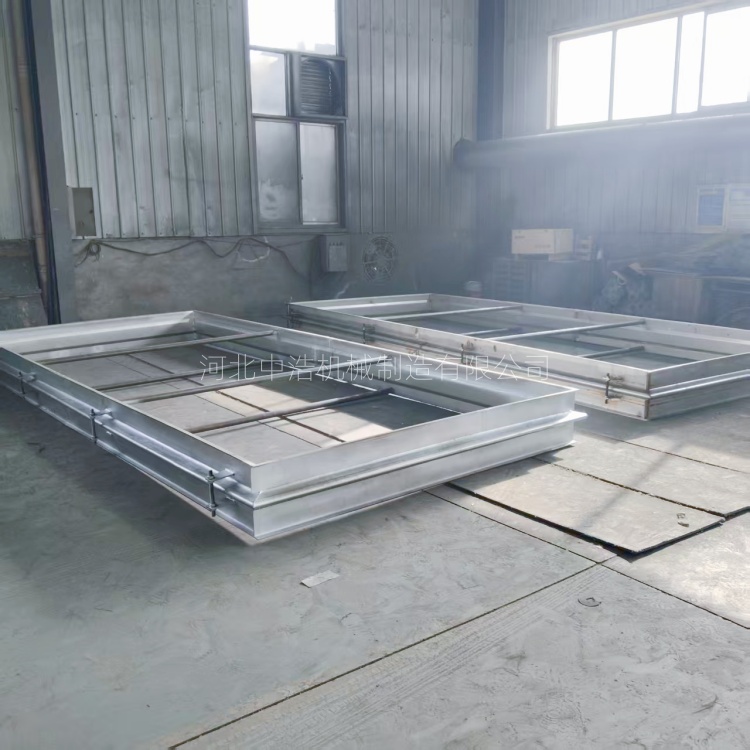

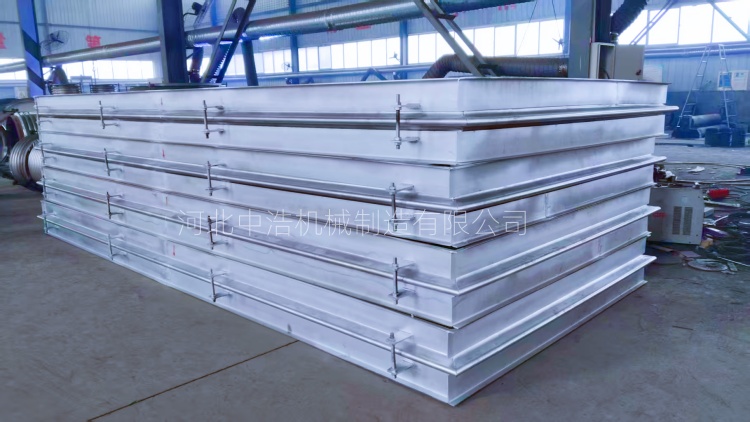

矩形大口徑波紋補償器如何確定波高與波距？
大口徑 矩形波紋補償器波高、波距選擇中浩技術總結一下以下經驗，首先要匹配補償量需求，其次要結合工況具體參數，然后選擇合適材質與壁厚確使結構穩定。
補償量匹配需結合波高（H） 單波補償能力，波距（W）決定波紋管剛度和穩定性，需要滿足公式W=(1.8-2.5)H。波高越大，單波補償量越大但剛度越低，然而波距越大則會造成波紋管失穩風險，過小則會限制補償能力。因此技術建議按照軸橫向補償量選型一般軸向補償工況，單波軸向位移＆≈（0.15-0.2）H,若橫向補償為主工況單波橫向位移＆≈（0.3-0.4）H，一般需要大波高提升橫向變形空間。
具體需要根據工況參數調整 ，高溫高壓工況需要減少波高增大波距，提升結構剛度，防止失穩，一般W=(2..2-2.5)H,波高控制在30-50mm,而低溫低壓通風工況，可增大波高，減少波距，提升補償效率，常用W=(1..8-2.0)H,波高可選用60-80mm。材質與壁厚需保持協同，若用316L薄壁材質，需適當增大波距提升穩定性厚壁材質較小波距，避免增加補償器整體尺寸。
